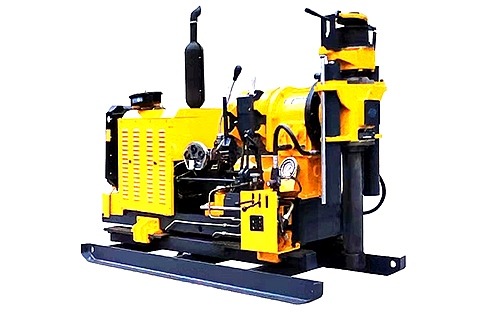

金彩汇XY-2B型钻机是液压给进立轴式钻机，可以选配柴油机或电动机作为动力。

    本钻机主要用于固体矿床的金刚石钻进和硬质合金钻进。同时也可以用于工程地质勘探钻进及基桩孔钻进。

一、主要特点

1、机械传动结构紧凑，重量轻，回转器的立轴直径大，支撑距大，钻机刚性好。大通孔直径立轴配以六方主动钻杆，保证扭矩的传递。

金彩汇2、钻机具有较高转速和合理的转速范围，能满足小口径金刚石钻进，大口径硬质合金钻进和各种工程孔钻进。

金彩汇3、液压系统在控制给进过程中，既可调节给进压力，又可调节给进速度，以适应各不同地层钻进需要。

金彩汇4、配有井底压力指示器，便于掌握钻进压力。

5、选用汽车的变速器及离合器，通用化好，便于维修。

金彩汇6、操纵集中，使用方便。

金彩汇7、立轴为八方结构形式，更适应大扭距传动。

二、技术规格

1、基本参数

钻进深度      Ø76mm    300m

金彩汇Ø219mm    150

Ø500mm    50

钻杆直径      50、60( mm )

金彩汇钻孔倾角      70°-90°

钻机外廓尺寸（长 x 宽 x 高）

             2500x1100x1700( mm )

钻机总重

配柴油机    1550Kg

配电动机    1450Kg

2、回转器

立轴转速

金彩汇正转     70、146、179、267、370、450、677、1145( r / min )

金彩汇反转     62、157( r / min )

金彩汇立轴给进行程   550mm

立轴提升力   68KN

立轴给进力   46KN

最大工作扭矩2550Nm

3、卷扬机

金彩汇提升速度  0.64、1.33、2.44(m/s)

金彩汇提升力    25、15、7.5( KN )

钢丝绳直径  15mm

卷简直径    200mm

金彩汇制动轮直径  350mm

制动带宽度  74mm

4、钻机移动装置

金彩汇移机行程      420mm

离开孔口距离  300mm

5、油泵

型号        CB-25

金彩汇额定排量    40L/min

金彩汇额定压力    8MPa

6、钻机动力

金彩汇柴油机    N485Q

金彩汇额定功率  24.6KW

额定转速  1800r/ min

电动机    Y180L-4

金彩汇额定功率  22KW

额定转速  1450r/ min
